K6PXO nous met au travail

Petit montage d'amplification

Présentation

Voilà que K6PXO nous donne du fil à retordre avec ses montages.
Il nous a transmis un petit circuit à base de transistors comme complément au cours d'F5UAM. J'ai donc réalisé l'un des montages proposés. Le montage est un petit amplificateur contenant deux transistors.

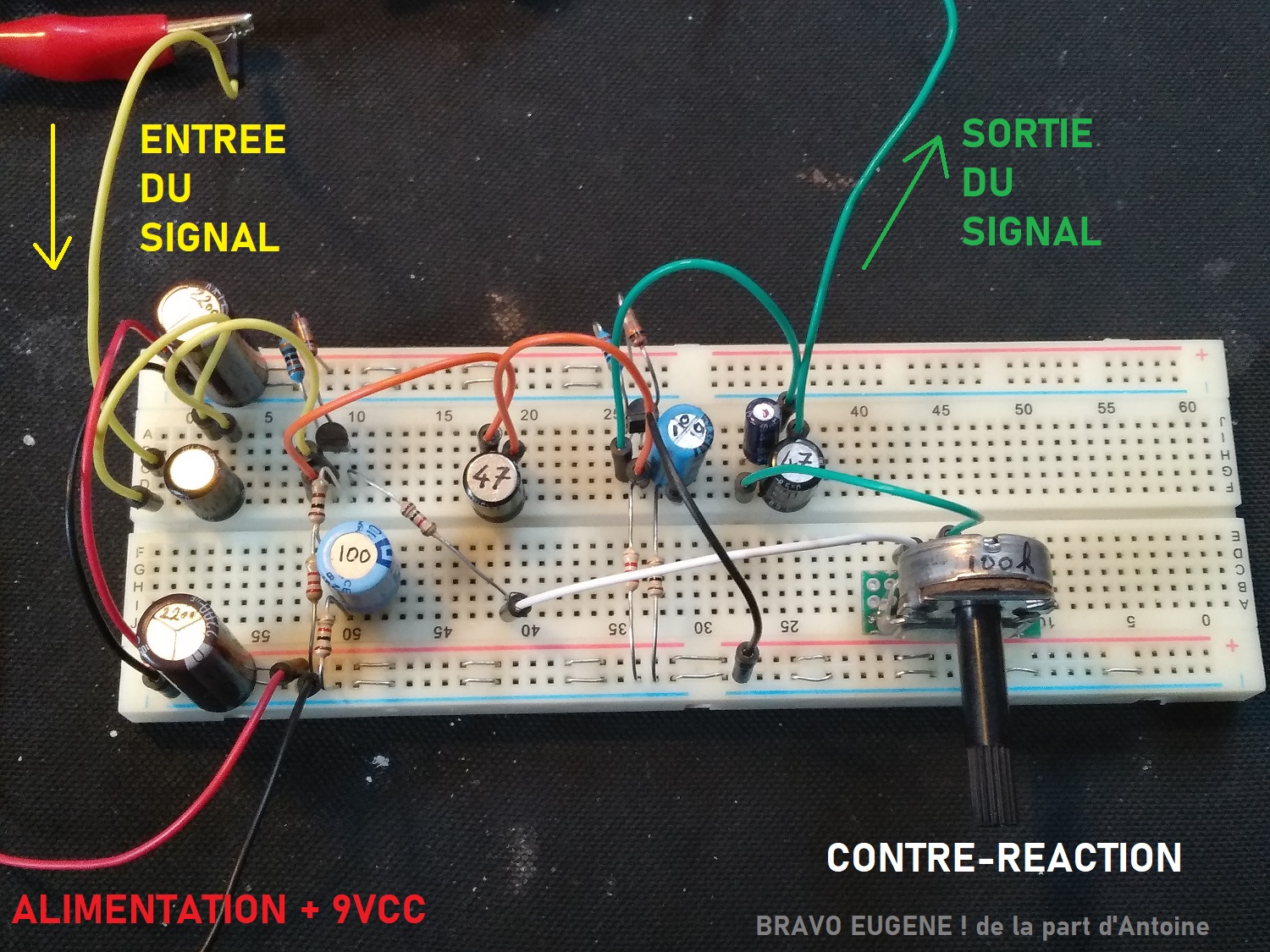

Ci-contre une photo décrivant les entrées et sorties du montage. L'entrée est relié à la sortie audio de l'ordinateur et la sortie à de petites enceintes pour P.C.

Photo du montage sur plaque d'essai avec description des entrées et sorties

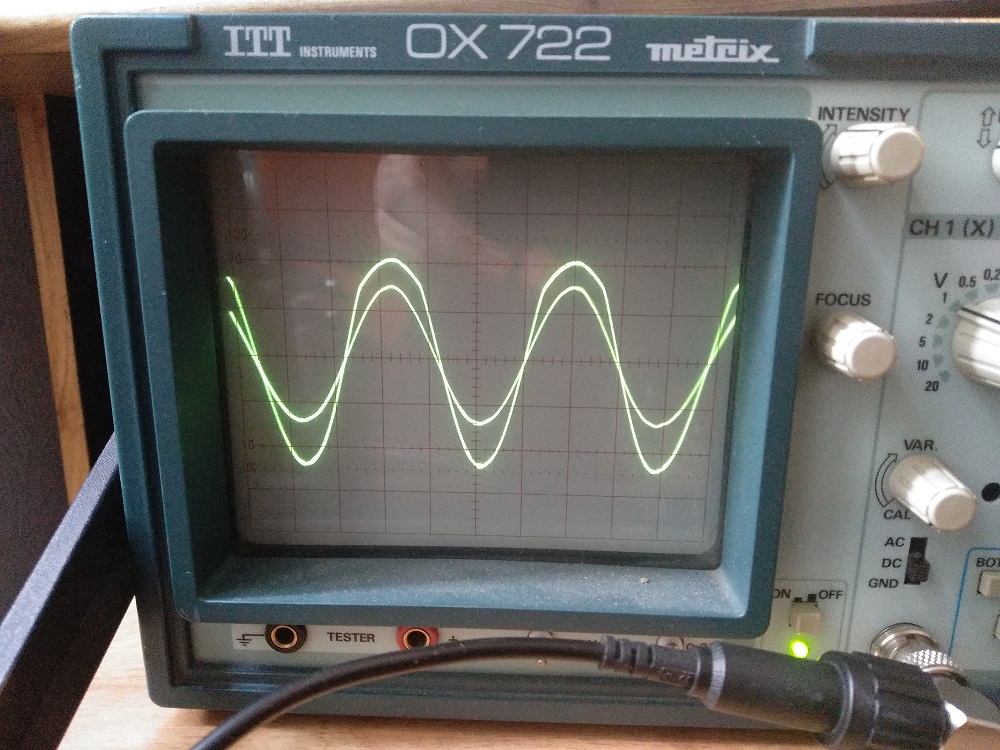

Et une image de la trace obtenue à l'écran de l'oscilloscope.
Photo de la forme du signal sur un écran d'oscilloscope

Vidéo

Petite vidéo rapide pour la forme.
Tout d'abord je transmet au montage une fréquence variable de 5 à 2000 Hz.
Puis je joue une musique pour essayer d'entendre la distorsion.
Il est à souligner que je joue plusieurs fois avec la contre reaction au cours de la vidéo pour provoquer de la saturation.
